Kabel UTP
Pengertian Kabel UTP
Kabel UTP adalah kabel yang di bagian dalamnya terdapat 4 pasang kabel (biru, orange, hijau, dan coklat). Kabel ini banyak digunakan di komputer dan industri telekomunikasi untuk mendukung konektivitas berbagai perangkat.
Fungsi dari kabel UTP
Kabel UTP berfungsi untuk transmisi data, mentransfer dan menerima data.
Penyambungan pengkabelan kabel UTP
Crimping kabel UTP dengan standar TIA/EIA 568A dan TIA/EIA 568B (kabel straight dan cross)
Urutan kabel standar TIA/EIA 568A :
1. Ptih - Hijau
2. Hijau
3. Putih - Orange
4. Biru
5. Putih - Biru
6. Orange
7. Putih - Coklat
8. Coklat
Urutan kabel standar TIA/EIA568B :
1. Putih - Orange
2. Orange
3. Putih - Hijau
4. Biru
5. Putih - Biru
6. Hijau
7. Putih - Coklat
8. Coklat
Alat dan Bahan :
1. Kabel UTP
2. Tang crimping
3. Konektor RJ-45
4. Lan tester
Langkah - Langkah :
1. Kupas kuliait kabel UTP sekitar 2 cm, sehingga kabel - kabel kecil terlihat
2. Pisahkan kabel kecil - kecil tersebut dan luruskan
3. Susun / urutkan dan rapikan kabel berdasarkan warnanya dengan standar TIA/EIA 568A atau TIA/EIA 568 B
4. Ratakan ujung kabel kecil dengan dipotong menggunakan tang crimping
5. Masukkan kabel kedalam konektor RJ-45, dan jepitlah menggunakan tang crimping.
6. Terakhir, uji lah menggunakan lan tester, jika semmua lampu menyala, maka kaaabel tersebut telah di crimping dengan benar dan dapat digunakan

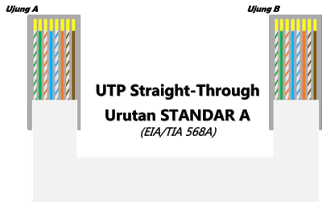

Untuk membuat kabel straight, susunan warna pada ujung 1 dam ujung 2 sama
Untuk membuat kabel cross, susunan warna pada ujung 1 dan ujung 2 berbeda
Kabel Serat Optik
Pengertian kabel serat optik
Fiber optik merupakan saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut. Kabel serat optik terbagi menjadi 3 jenis yaitu Single Mode, Multimode Step Index, dan Multimode Graded Index.
Funsi kabel serat optik
Kabel serat optik berfungsi untuk mentransmisikan sinyal cahaya dari satu tempat ke tempat lain dan menggunakan laser atau LED sebagai sumber cahaya.
Penyambungan pengkabelan kabel serat optik
Penyambungan core kabel serat optik dengan fusion splicer
Alat dan bahan :
1. Kabel fiber optik
2. Stripper
3. Cleaver
4. Fusion splicer
5. Alkohol
6. Tisu
7. Lakban
Langkah - Langkah :
1. Kupas coating fiber optik menggunakan stripper
2. Kupas cladding fiber optik menggunakan stripper
3. Potong core menguunakan cleaver supaya ujung core tidak bergerigi
4. Sisa potongan core diambil menggunakan lakban supaya tidak melukai tangan
5. Bersihkan core menggunakan tisu beralkohol supaya bersih
6. Letakkan ujung core fiber optik yang sudah dipotong pada V Groove dan tutup dengan penjepit
7. Tutup V groove dan pastikan bahwa potongan core sudak baik, bersih, dan peletakannya simetris
8. Lakukan penyambungan dengan fusion splicer
9. Pastikan nilai hasil estimasi sambungan sebesar 0.1 dB
